Válvula de alívio flangeada 3/4″ × 1″

Especificações para consulta

Folha de dados para visualizar e baixar

O PDF reúne os desenhos e as medidas dos dois modelos 3/4″ × 1″, identificados separadamente.

Desenhos e medidas da válvula de alívio 3/4″ × 1″

As duas configurações abaixo possuem entrada DN20 e saída DN25, com flanges RF Classe 150 em ambos os lados. Use o identificador do modelo para relacionar a tabela ao desenho correto.

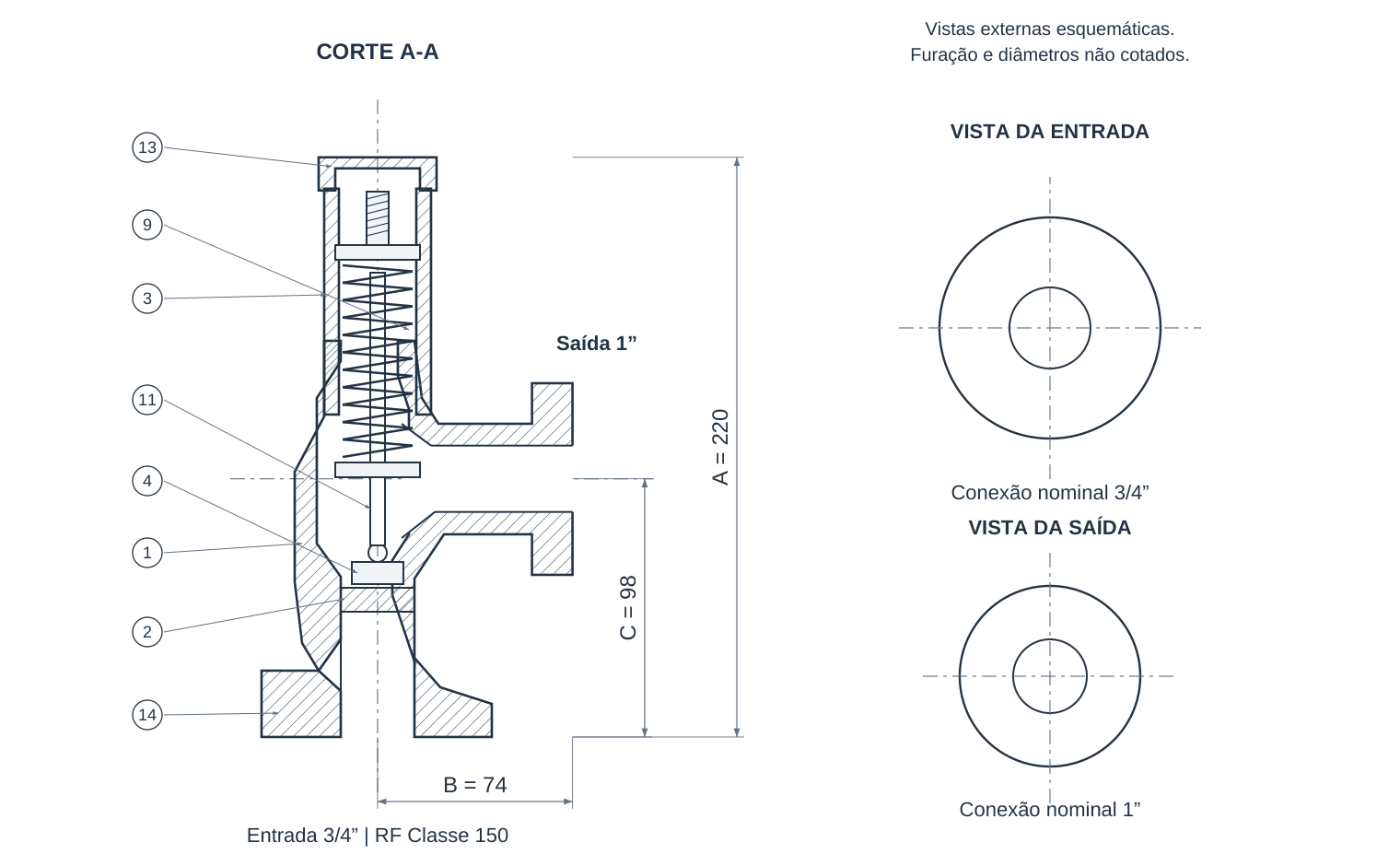

SVF-0750-AC · Corpo ASTM A105

Cota	Descrição	Valor do modelo
A	Altura total desde a face de entrada até o topo	220 mm
B	Eixo de entrada até a face de saída (horizontal)	74 mm
C	Face de entrada até o eixo de saída (vertical)	98 mm

Materiais e componentes

Item	Componente	Material documentado
1	Corpo	ASTM A105
2	Sede	AISI 316
3	Castelo	AISI 410
4	Êmbolo	AISI 316
5	Vedação	Viton — designação da fonte; grau a confirmar
6	Junta	PAP. HID. NA-1002 — designação da fonte
7	Esfera	AISI 316
8	Disco inferior da mola	AISI 316
9	Mola	AISI 302
10	Disco superior da mola	AISI 316
11	Haste	AISI 316
12	Parafuso regulador	AISI 316
13	Capuz	Aço carbono
14	Flange de entrada	ASTM A105
15	Flange de saída	ASTM A105

O desenho identifica orifício D e área de 0,709 cm² (70,9 mm²). A informação não substitui a capacidade certificada nem distingue, por si só, área efetiva de área geométrica. Pressão de ajuste e condições de serviço devem constar da especificação do pedido.

Referência específica do modelo. Confirmar cotas, materiais, pressão de ajuste, capacidade de alívio e documentação na aprovação do fornecimento. Elaboração técnica e diagramação: GDL.

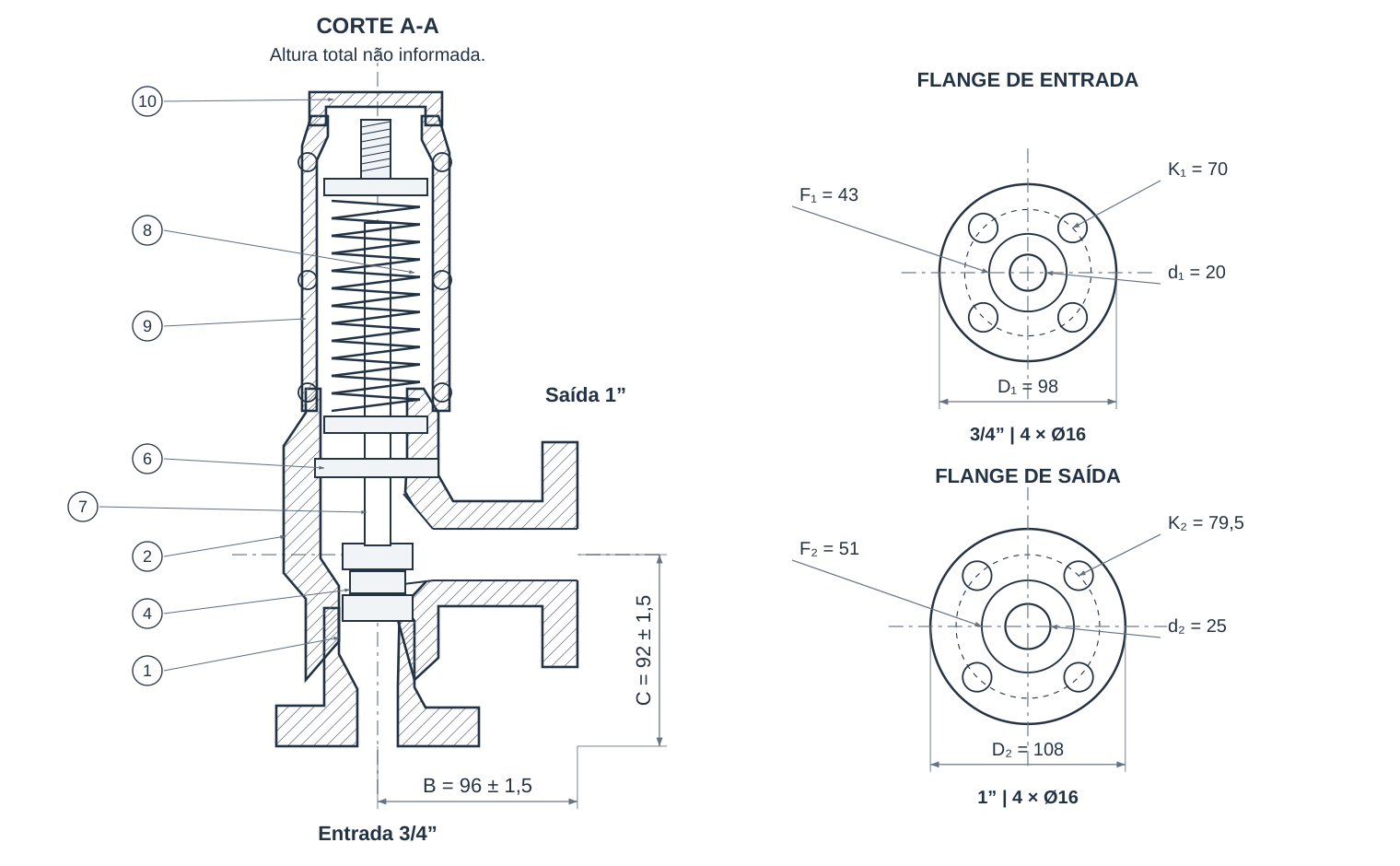

MFOB-150C · Corpo WCB

Cota	Descrição	Valor do modelo
B	Eixo de entrada até a face de saída (horizontal)	96 ± 1,5 mm
C	Face de entrada até o eixo de saída (vertical)	92 ± 1,5 mm
D₁	Diâmetro externo do flange de entrada	98 mm
K₁	Círculo dos centros dos furos — entrada	70 mm
F₁	Diâmetro da face ressaltada — entrada	43 mm
d₁	Passagem indicada no flange de entrada; não é orifício certificado	20 mm
t₁	Espessura do flange de entrada	17 mm
D₂	Diâmetro externo do flange de saída	108 mm
K₂	Círculo dos centros dos furos — saída	79,5 mm
F₂	Diâmetro da face ressaltada — saída	51 mm
d₂	Passagem indicada no flange de saída	25 mm
t₂	Espessura do flange de saída	17 mm
n₁ / f₁	Furação de entrada	4 × Ø16 furos × mm
n₂ / f₂	Furação de saída	4 × Ø16 furos × mm

Materiais e componentes

Item	Componente	Material documentado
1	Bocal	316+STL
2	Corpo	WCB
3	Anel de regulagem	316
4	Disco	316+STL
5	Porta-disco	316
6	Guia	316
7	Haste	420
8	Mola	50CrVA
9	Castelo	WCB
10	Capuz	WCB

A altura total não está dimensionada no desenho desta configuração. Os diâmetros de passagem dos flanges não representam automaticamente o orifício efetivo da válvula. A identificação “316+STL” foi mantida sem atribuir um grau de liga não documentado.

Referência específica do modelo. Confirmar cotas, materiais, pressão de ajuste, capacidade de alívio e documentação na aprovação do fornecimento. Elaboração técnica e diagramação: GDL.

Dados necessários para especificar a válvula

A bitola é uma informação de conexão. A proteção do equipamento depende também das condições de abertura, da capacidade e do caminho de descarga.

Normas e documentos do fornecimento

Na especificação, API 520 pode orientar seleção e dimensionamento no seu escopo; API 526 trata de configurações flangeadas abrangidas pela norma, e API 527 de estanqueidade da sede. Requisitos do equipamento e de proteção contra sobrepressão, inclusive os códigos ASME aplicáveis, devem ser definidos no projeto e no pedido. A indicação de uma referência normativa não comprova, isoladamente, certificação ou capacidade de um produto.

Solicite a revisão do desenho do modelo, a identificação dos materiais, os requisitos de ajuste e ensaio e os certificados exigidos para a aplicação. A classe do flange não é a pressão de ajuste.

Versões de válvula de alívio

Selecione a entrada e a saída da sua consulta. As combinações abaixo são opções de catálogo para especificação; a equipe confirma o modelo e as condições de fornecimento.

• 3/4″ × 1″Entrada DN20 · Saída DN25
• 1″ × 2″Entrada DN25 · Saída DN50
• 1 1/2″ × 2″Entrada DN40 · Saída DN50
• 1 1/2″ × 3″Entrada DN40 · Saída DN80
• 2″ × 3″Entrada DN50 · Saída DN80
• 3″ × 4″Entrada DN80 · Saída DN100
• 4″ × 6″Entrada DN100 · Saída DN150
• 6″ × 8″Entrada DN150 · Saída DN200
• 6″ × 10″Entrada DN150 · Saída DN250

Dúvidas frequentes

Uma válvula de alívio 6″ tem saída de 6″?

Não necessariamente. A bitola abreviada costuma identificar a entrada. Nesta linha, as opções de entrada 6″ são apresentadas com saídas 8″ e 10″, sempre descritas como um par.

É possível definir a pressão de ajuste apenas pela classe do flange?

Não. Classe da conexão, pressão de ajuste e capacidade são características diferentes. A especificação deve relacioná-las às condições do equipamento protegido e ao modelo selecionado.

As duas versões 3/4″ × 1″ têm as mesmas dimensões?

Não. A configuração SVF-0750-AC tem A = 220 mm, B = 74 mm e C = 98 mm. A MFOB-150C tem B = 96 ± 1,5 mm e C = 92 ± 1,5 mm; sua altura total não foi informada no desenho disponível.
